Алюминиевый профиль для цельностеклянных перегород

Сортировка: Показать: Валюта:

Наименование Характеристика На складе Резерв Цена Кол-во Сумма
Алюминиевый профиль крышки 405 003 Алюминиевый профиль крышки 405 003 0
пог.м
-
пог.м
0
за пог.м
0 грн
Алюминиевый профиль направляющий 405 001 Алюминиевый профиль направляющий 405 001 0
пог.м
-
пог.м
0
за пог.м
0 грн
Алюминиевый профиль ползуна 405 002 Алюминиевый профиль ползуна 405 002 0
пог.м
-
пог.м
0
за пог.м
0 грн
Ползун 405 D01 Ползун 405 D01 0
шт
-
шт
0
за шт
0 грн
405 A0100-20 Кронштейн 0
шт
-
шт
0
за шт
0 грн
Клипса 405 D02 Клипса 405 D02 0
шт
-
шт
0
за шт
0 грн
Подкладка D00 42 02 13х60х2,5 0
шт
-
шт
0
за шт
0 грн
Подкладка D00 43 02  13х60х1,5 Подкладка D00 43 02 13х60х1,5 0
шт
-
шт
0
за шт
0 грн
Подкладка D00 44 02  13х60х0,5 Подкладка D00 44 02 13х60х0,5 0
шт
-
шт
0
за шт
0 грн
Подкладка D00 45 02  13х60х1 Подкладка D00 45 02 13х60х1 0
шт
-
шт
0
за шт
0 грн

Система зажимных профилей для цельностеклянных перегородок ТКП





Любое современное решение в интерьере для офиса носит практичный характер. Возьмём, к примеру, цельностеклянные перегородки ТКП – они эффективно разделяют рабочую площадь помещения, позволяя эффективно использовать каждый его угол – будь то офис или торговый центр. С другой стороны, с их помощью создаются условия для естественного освещения, благодаря светопропускным особенностям материала. Это полезно для зрения и ведёт к экономии электроэнергии.Цельностеклянные перегородки представляют собой ряд крупноформатных стекол, устанавливаемых в одну линию на всю высоту от пола до потолка.Обрамление выполняется системой зажимных профилей и комплектующих, которые с одной стороны жестко фиксируют стеклянное полотно узлами крепления, с другой надежно соединены с базовыми несущими поверхностями. Как правило, ими являются пол и потолок, реже используется крепление зажимного профиля к стене.



Подобный тип конструкций позволяет:

-Разделить объемы больших помещений на отдельные функциональные зоны, визуально сохраняя при этом единый облик рабочего пространства;

-Более эффективно использовать естественное освещение, благодаря максимальной светопрозрачности перегородки.

-Обеспечить максимальную просматриваемость помещения снаружи (что особенно актуально для бутиков и автосалонов), зрительно увеличивая помещение.



При создании продукта учтены предложения и рекомендации компаний-переработчиков и монтажных организаций, что дало возможность разработать оригинальную систему, обладающую комплексом уникальных качеств.Цельностеклянные перегородки, как современная разновидность внутреннего оформления и компоновки помещений представляют составной ряд крупноформатных стекол, устанавливаемых в одну линию на всю высоту от пола до потолка. Непосредственно, система крепления минимально сведена до узкой полосы линейного обрамления, в виде элементов зажимных профилей и комплектующих, прикрепленных к базовыми несущими поверхностям, и жестко фиксирующих само стеклянное полотно. Реже используют крепление зажимного профиля к стенам.


При создании продукта учтены рекомендации компаний-переработки и монтажа, что дало возможность предложить систему, обладающую рядом положительных качеств:

-Расширенный набор толщин заполнений: 8-20 мм;
-технологичность:
-выделено два ряда заполнений 8,10,12 мм и 16,18,20 мм, переход к нужному осуществляется перестановкой клипсы из одного паза несущего профиля в другой;
-зажимная пара (ползун-клипса) поставляются в готовом виде, не требуя мехобработки при монтаже;
-зажим свободно перемещается в пазу несущего профиля, обеспечивая произвольное позиционирование на стекле;
-минимальная номенклатура комплектующих - один типоразмер болта М6х25 ИШ933 А2
-разнообразные варианты внешнего вида - анодирование или порошковая покраска в любой цвет шкалы КАЛ.

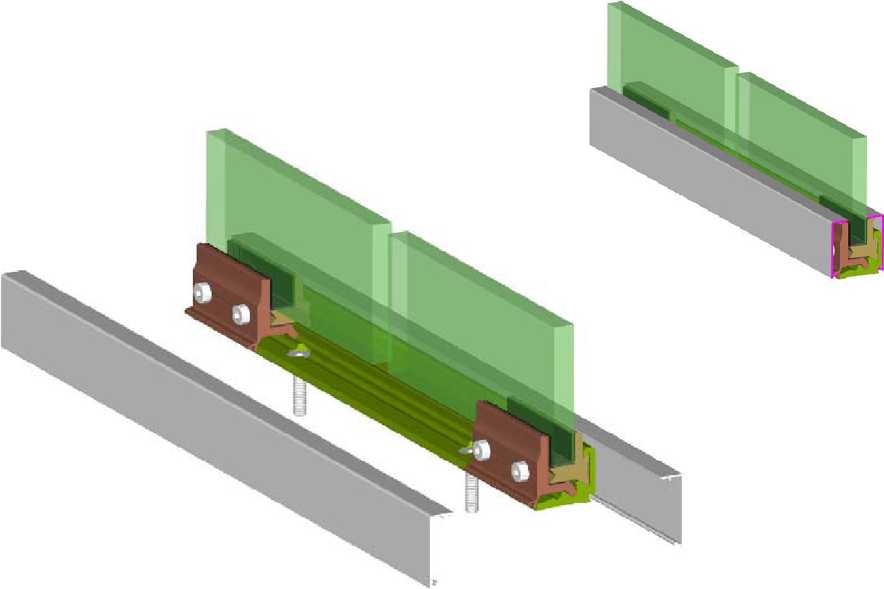

Система ТКП представляет собой конструцию из следующих материалов:







   Монтаж системы ТКП:

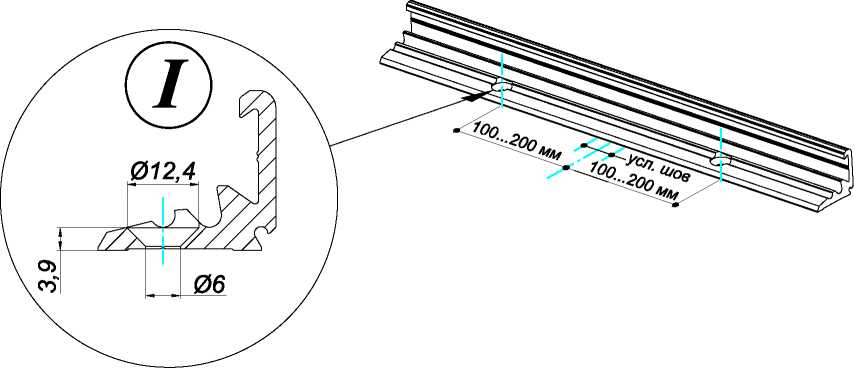

1-В несущем профиле 405001 просверлить ступенчатым сверлом (либо последовательно) крепежные ответстия по указанным выноской Iразмерам на расстоянии 150. ..300 мм от оси условного шва стыкуемых стекол;





2 - Несущий профиль выставить, разметить по выполненным п.4.1 отверстиям места перфорации отверстий под дюбели. Очистить от пыли. Профиль закрепить. Аналогично - по оппозитному профилю на потолке.



3 - В установленный профиль с торцовой части вставить ползуны 4050002 с соответствующими, предварительно вклеенными подкладками под стекло. Выставить последние в положение 80... 160 мм от оси условного шва. Примечание: на верхних ползунах опорные торцовые подкладки * под стекло не устанавливать.



  •



4 - Установить стекло, присоединить нижние и верхние клипсы 4050001 с болтами Мб, последние затятуть








Преимущества системы:

  • Широкий набор толщин заполнений 8-20 мм;
  • Высокая технологичность. Система позволяет реализовать проект, практически независимо от толщины и габаритных размеров стекла;
  • Выделено два ряда заполнений 8,10,12 мм и 16,18,20 мм. Переход от одного к другому не требует применения дополнительных профилей - зажимная клипса переставляется из одного паза на несущем профиле в другой;
  • Силовые узлы ( ползун-клипса ) поставляются в готовом виде, не требуя дополнительной механической обработки при монтаже;
    Возможность значительно снизить стоимость готового изделия;
  • Стандартные варианты покрытия крышек - анодирование или порошковая покраска RAL9006 QG. По желанию заказчика возможна окраска крышек в любой цвет шкалы RAL.
  • Оптимальная номенклатура комплектующих. Для зажима стеклянных панелей используется один типоразмер болта М6х25 DIN 6912 (933).
